Röle
Teknik Özellikler
- Maksimum Sürekli Akım: 1A
- Çalışma Gerilimi: 3.3V
- Boyut: 25,4 mm x 25,4 mm
- Ağırlık: 11 gr (pinler lehimli)
- I2C Adresi:
- 0x0C varsayılan adres
- 0x0D ADR1 kısa devre yapıldığındaki adres
- 0x11 ADR2 kısa devre yapıldığındaki adres
- 0x12 ADR1 ve ADR2 kısa devre yapıldığındaki adres
- Ürünle birlikte 1 adet 10 cm boyunda I2C bağlantı kablosu verilir.
Header (Sol)
| Modül Pini | Açıklama | Geliştirme Kartı Pini |
|---|---|---|
| 3.3V | 3.3V Besleme Gerilimi | 3.3V Gerilim Çıkışı |
| RES | Mikroişlemci Sıfırlama (Debug) | Bağlantı Yok |
| TRIG | Transistör Üzerinden Röle Tetikleme Pini | Dijital Çıkış |
| RLY | Röle Tetikleme Pini | Dijital Çıkış |
Header (Sağ)
| Modül Pini | Açıklama | Geliştirme Kartı Pini |
|---|---|---|
| GND | Toprak | Toprak |
| SDA | Çift Yönlü Veri Hattı | SDA |
| SCL | Veri Hattı Zaman Senkronizasyon İşareti | SCL |
| SWIM | Mikroişlemci SWIM Haberleşme Protokolü (Debug) | Bağlantı Yok |
I2C Haberleşme Konnektörleri
| Modül Pini | Açıklama | Geliştirme Kartı Pini |
|---|---|---|
| SCL | Veri Hattı Zaman Senkronizasyon İşareti | SCL |
| SDA | Çift Yönlü Veri Hattı | SDA |
| 3V3 | 3.3V Besleme Gerilimi | 3.3V Gerilim Çıkışı |
| GND | Toprak | Toprak |
Terminal
| Modül Pini | Açıklama |
|---|---|
| NC | ”Normalde Kapalı” pozisyonundadır. Güç akışı vardır. |
| COM | Ortak bağlantı noktasıdır. |
| NO | ”Normalde Açık” pozisyonundadır.Tetiklendiğinde güç akışı başlar. |

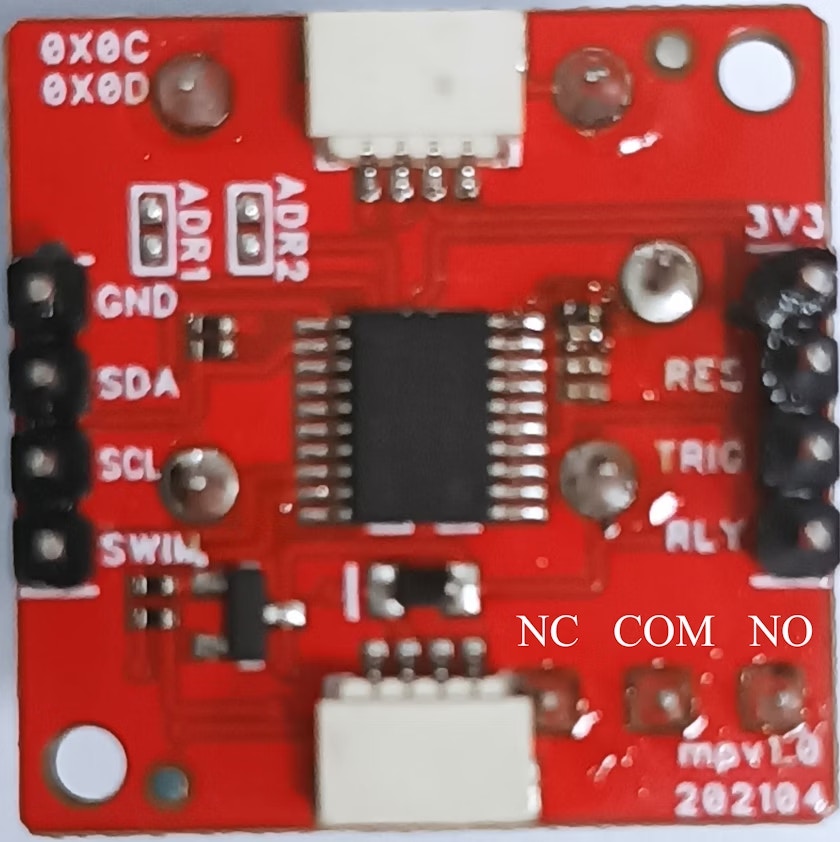

Röle NC-COM-NO Pinlerini Gösterir Şema
