• Çalışma Gerilimi: 3.3V
  • Boyut: 25,4 mm x 25,4 mm
  • Ağırlık: 4 gr (pinler lehimli)
  • I2C Adresi:
  • 0x32 varsayılan adres
  • 0x3D ADR1 lehimlendiğinde adres
  • 0x3E ADR2 lehimlendiğinde adres
  • 0x3F ADR1 ve ADR2 lehimlendiğinde adres
  • Ürünle birlikte 1 adet 10 cm boyunda I2C bağlantı kablosu verilir.

​
Header (Sol)

Modül PiniAçıklamaGeliştirme Kartı Pini
3.3V3.3V Besleme Gerilimi3.3V Gerilim Çıkışı
RESMikroişlemci Sıfırlama (Debug)Bağlantı Yok
OUTDijital ÇıkışDijital Giriş
AOUTKuvetlendirilmiş Ham Veri Çıkışı

​
Header (Sağ)

Modül PiniAçıklamaGeliştirme Kartı Pini
GNDToprakToprak
SDAÇift Yönlü Veri HattıSDA
SCLVeri Hattı Zaman Senkronizasyon İşaretiSCL
SWIMMikroişlemci SWIM Haberleşme Protokolü (Debug)Bağlantı Yok

​
I2C Haberleşme Konnektörleri

Modül PiniAçıklamaGeliştirme Kartı Pini
SCLVeri Hattı Zaman Senkronizasyon İşaretiSCL
SDAÇift Yönlü Veri HattıSDA
3V33.3V Besleme Gerilimi3.3V Gerilim Çıkışı
GNDToprakToprak

​
Trimpot

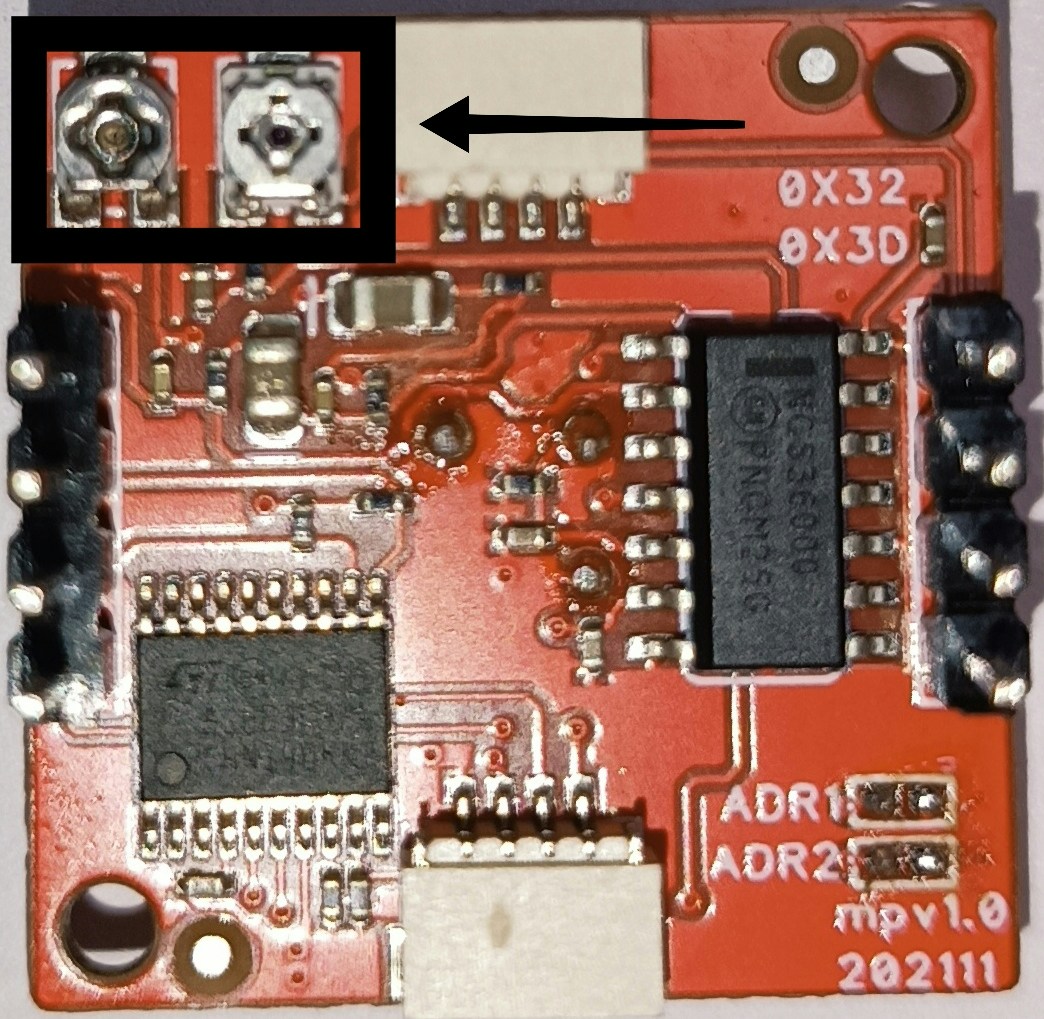

  • Deneyap Hareket Algılama Modül’ünün arka tarafında yer alan trimpotlar aşağıdaki resimde görülmektedir. Soldan sağa trimpotlar menzil ayarlamak ve hareket algılandığında 1 (Yüksek) değerin gönderilme süresinin ayarlanması amacıyla kullanılmaktadır.
  • Soldaki trimpotu saat yönünde çevrildikçe direnç değeri artacaktır; direnç değeri arttıkça algılama menzili maksimum değere kadar artırılabilir.
  • Sağdaki trimpotu saat yönünde çevrildikçe direnç değeri artacaktır; direnç değeri arttıkça hareket algılandıktan sonra 1 (Yüksek) değeri gönderme süresi artırılabilir.

Hareket Algılayıcı Üzerindeki Trimpot
