Pin Çakışması
- Deneyap Kamera bağlıyken, kamera pinlerine harici olarak herhangi bir bağlantı yapmayınız.
- Dahili 6 eksen ataletsel ölçüm birimi kullanılırken, D10 (SDA) ve D11 (SCL) pinlerini aynı pin konfigürasyonuna sahip I2C haberleşmesi ile harici bir bağlantı yapılabilir; ancak bunun dışında bu pinlere harici olarak herhangi bir bağlantı yapmayınız.
- Dahili mikrofon kullanılırken, D12 ve D13 pinlerine harici olarak herhangi bir bağlantı yapmayınız.
- Kod (Firmware) yüklemesi sırasında TX (D2) ve RX (D3) pinlerine harici olarak herhangi bir bağlantı yapmayınız. Yükleme işlemi tamamlandıktan sonra bu pinleri UART haberleşmesi için kullanmıyorsanız; harici olarak bir bağlantı yapabilirsiniz.
- Kod (Firmware) yüklemesi sırasında D8 (BOOT) pinine harici olarak herhangi bir bağlantı yapmayınız. Yükleme işlemi tamamlandıktan sonra harici olarak bir bağlantı yapabilirsiniz.
- I2C konnektörü aracılığı ile harici bir bağlantı sağlanıyorsa D10 (SDA) ve D11 (SCL) pinlerine aynı pin konfigürasyonuna sahip I2C arayüzü ile harici bir bağlantı yapılabilir; ancak bunun dışında bu pinlere harici olarak herhangi bir bağlantı yapmayınız.
Montaj

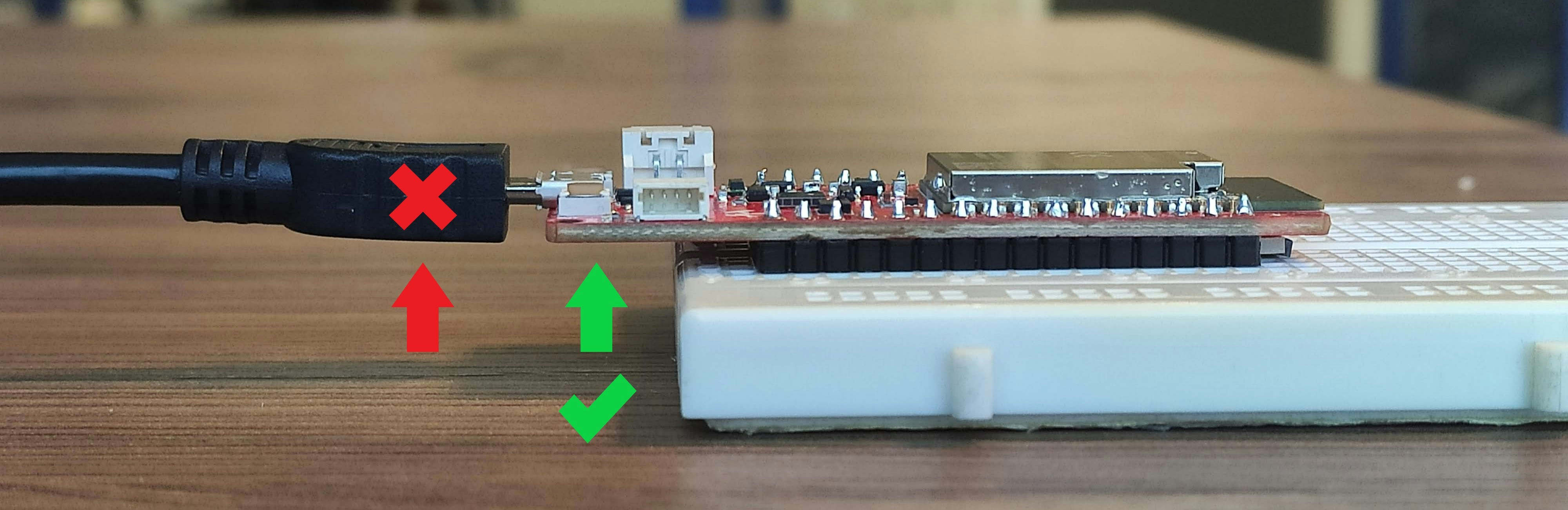

Breadboard (devre tahtası) veya benzeri bir ünite üzerine yerleştirilmiş kartınızı, bulunduğu yerden çıkartırken USB portunun hasar görmemesi için görseldeki gibi dikkatlice kenarlarından tutarak çıkartmanız gerekmektedir.
Deneyap Kart Breadboard Montaj
