- Bu örnekte Deneyap Blok kodlama platformunu kullanarak Deneyap Mini kartımızın üzerinde bulunan RGB LED’i kırmızı olarak yakacağız.

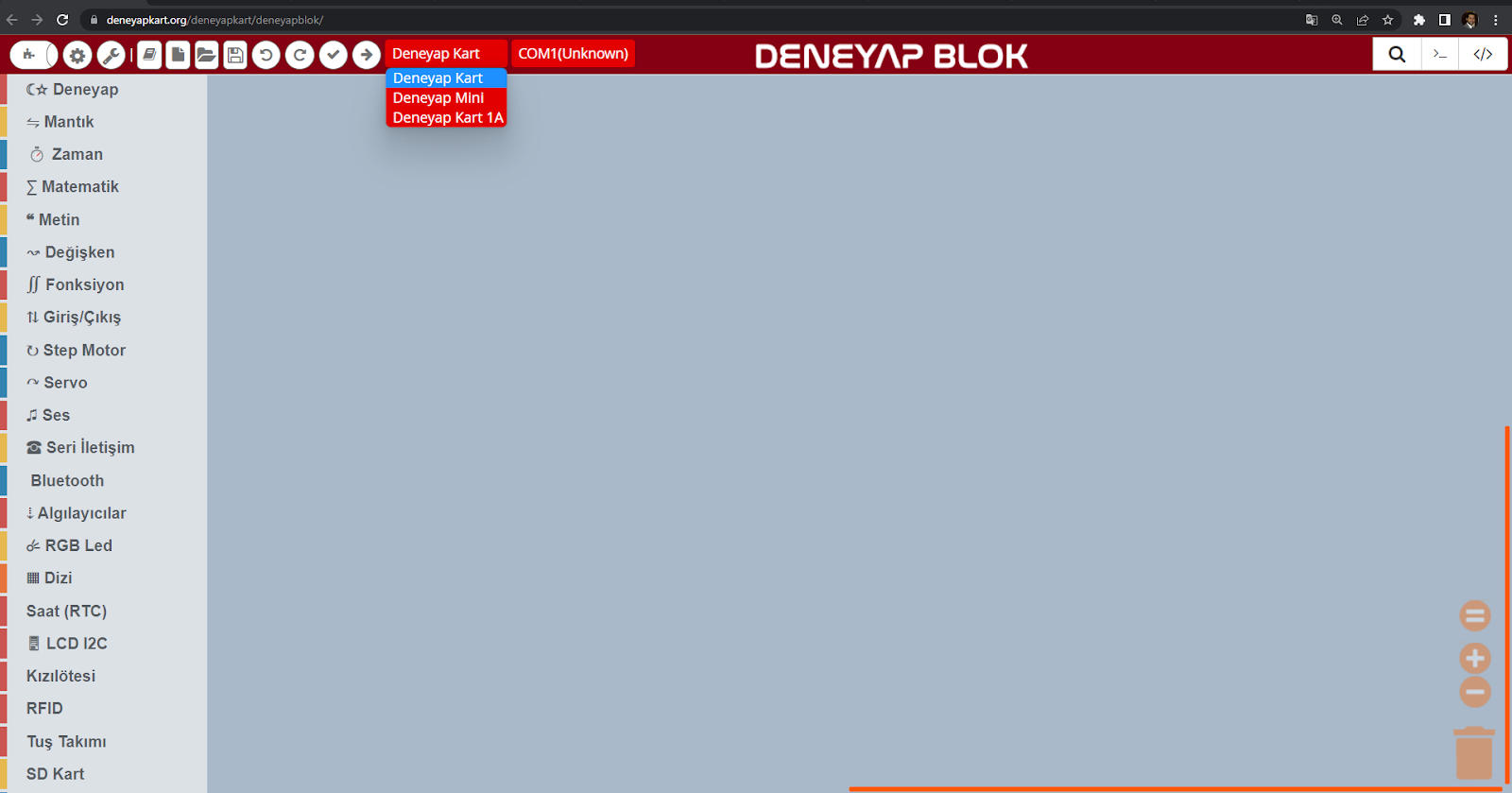

- Üst menüden kart seçimi yapıyoruz. Biz Deneyap Mini’yi seçtik
Deneyap Kart Blok Kart Seçimi

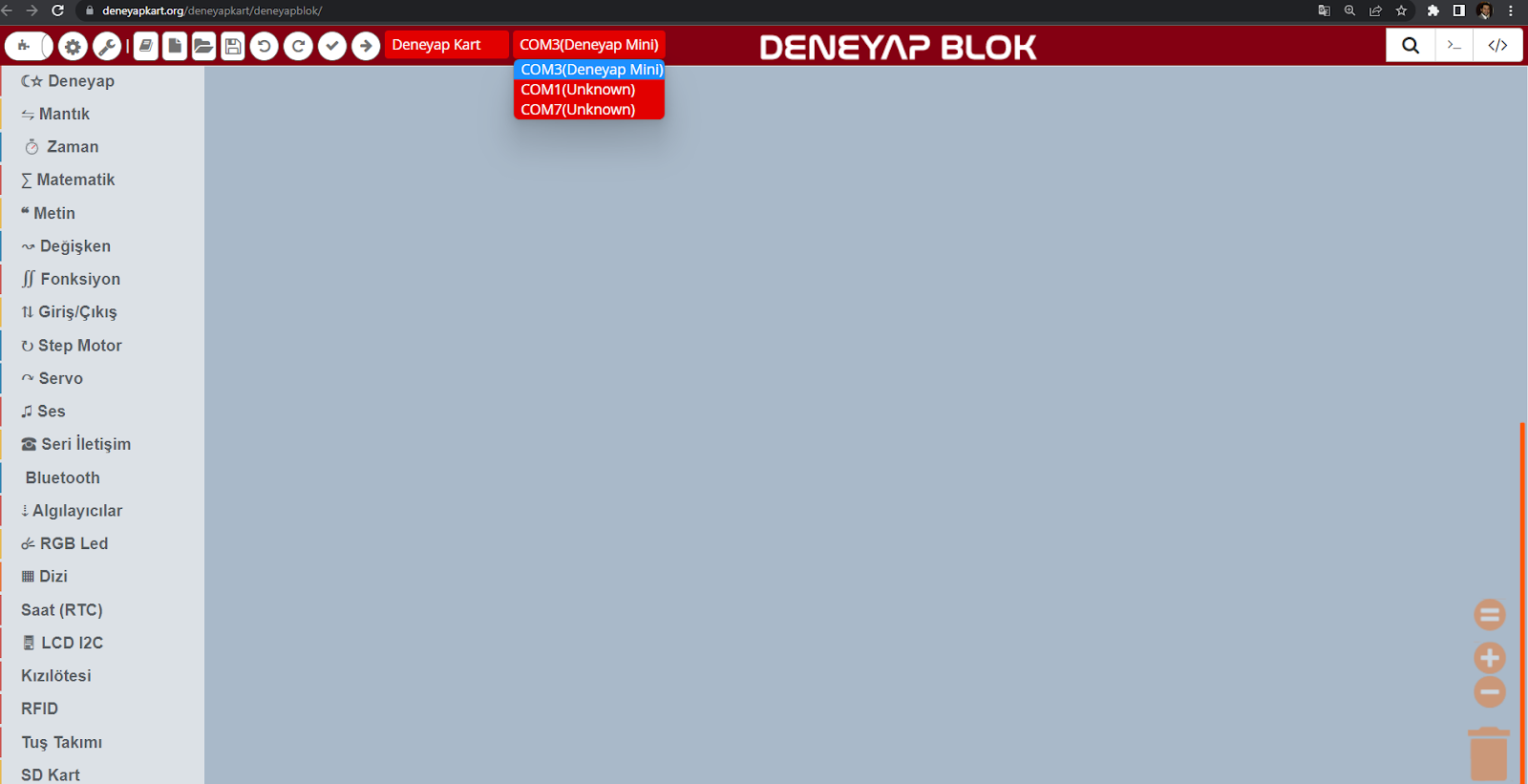

- Kart seçimini yaptıktan sonra hemen yanından Deneyap Mini’nin takılı olduğu port seçimi yapıyoruz.
Deneyap Kart Blok Port Seçimi

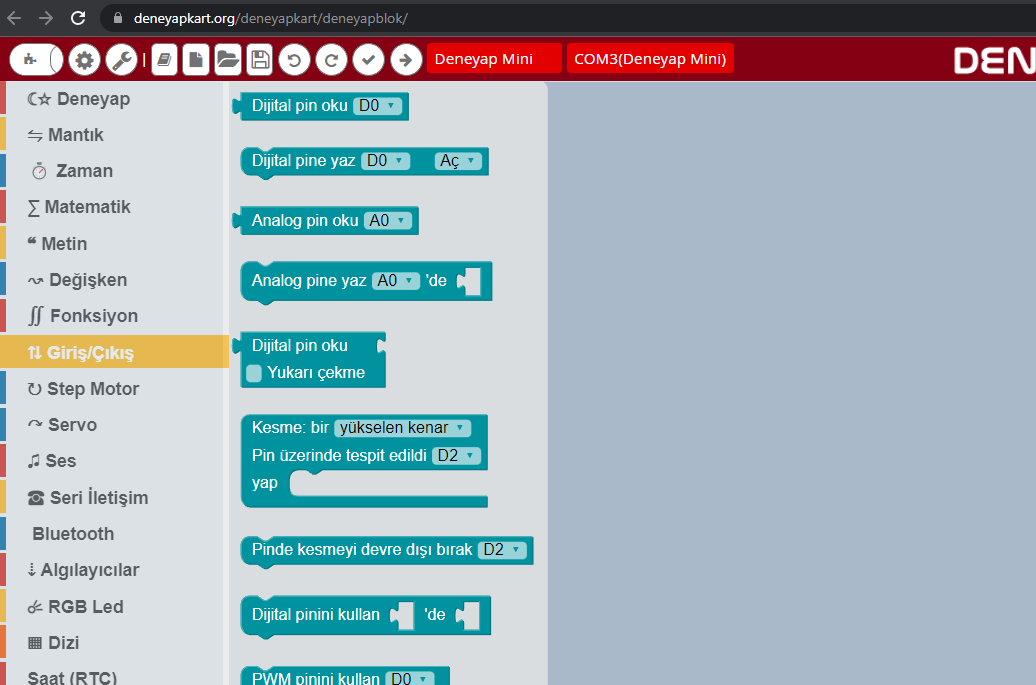

- Sol tarafta yer alan menüden blok seçimleri yapılmaktadır. “Giriş/Çıkış” kategorisinde yer alan “Dijital pinini kullan ….’de …..” komutunu seçiyoruz.
Deneyap Kart Blok Dijital Blok Seçimi

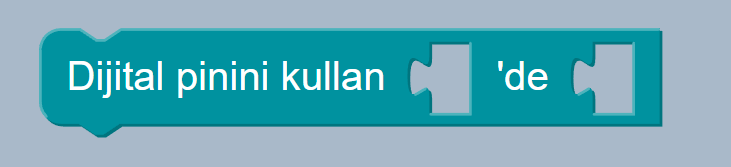

- Bu komut bir pine dijital olarak değer göndermemizi sağlar. Blokta yer alan bir boşluğa pin ve ikinci boşluğa değer girilmektedir.
Deneyap Kart Blok Dijital

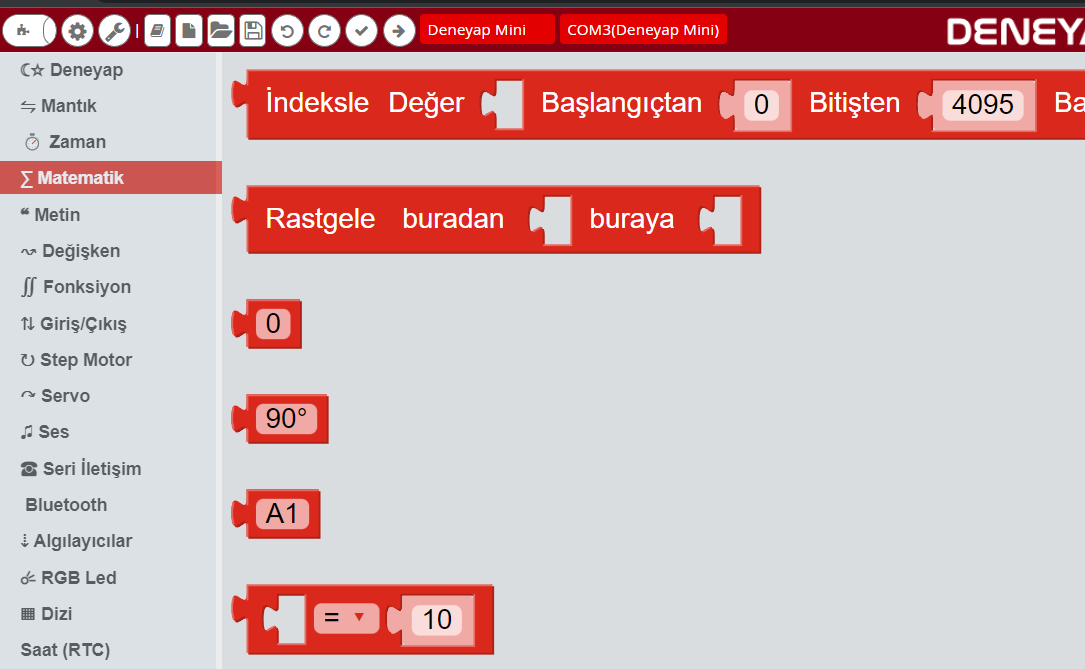

- Ardından “Matematik” kategorisinde yer alan “A1” komutunu seçiyoruz. Bu komut pin ismini belirlememize yaramaktadır.
Deneyap Kart Blok Matematik Blokları

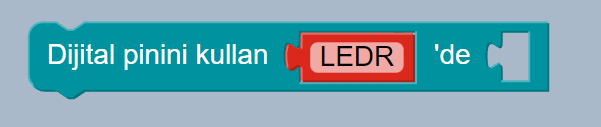

- Kırmızı LED için “A1” yazan yeri “LEDR” olarak güncelleyerek aşağıdaki şekilde “Dijital pinini kullan ….’de …..” komutundaki ilgili yere yerleştiriyoruz.
LEDR Komutu Ekleme

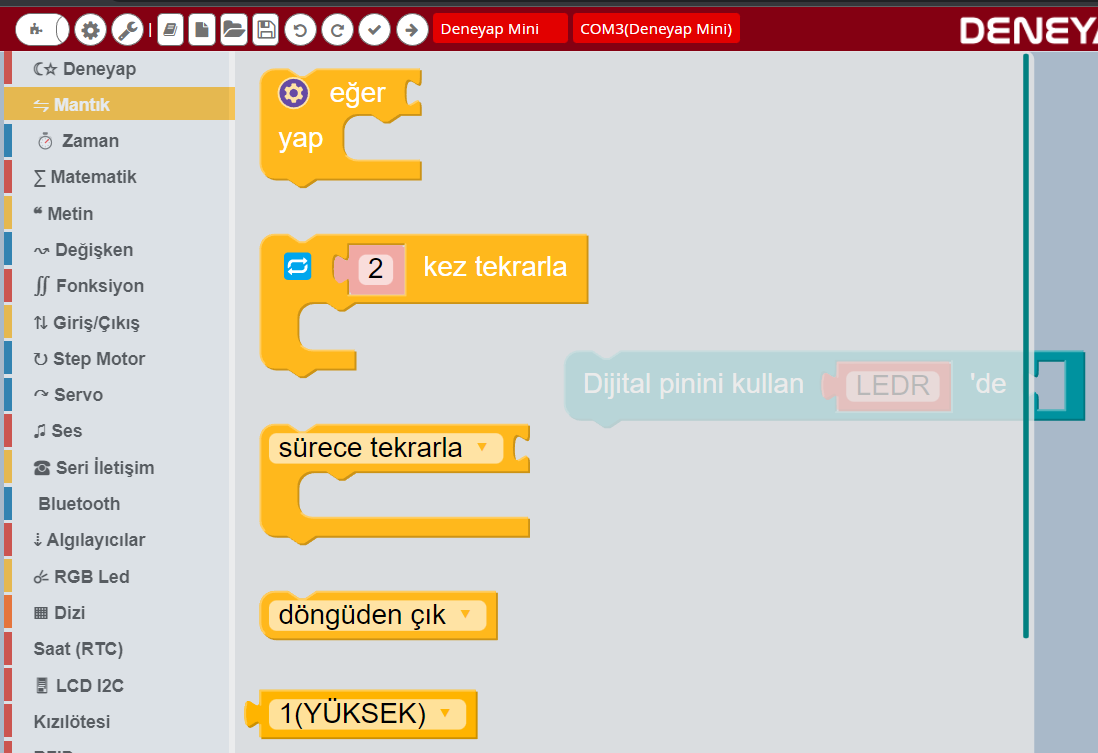

- Menüden “Mantık” kategorisinde yer alan “1(YÜKSEK)” komutunu seçiyoruz. Bu komut ile bir pine 1 (Aç) ya da 0 (Kapat) komutu göndermemizi sağlar.
DKB Mantık Blokları

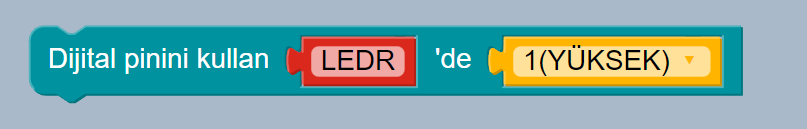

- Bu komutu aşağıda görüldüğü şekilde “Dijital pinini kullan ….’de …..” komutundaki ilgili yere yerleştiriyoruz.
Mantık Komutları

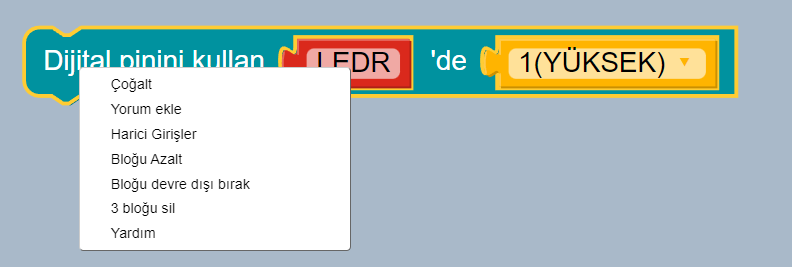

- Bu işlemi LEDlerimiz yeşil (LEDG) ve mavi (LEDB) için de aşağıda görüldüğü gibi tekrarlıyoruz. İşlem kolaylığı için bloğun üstüne sağ tuş ile tıklayıp çağalt işlemi yapıyoruz.
Blok Çoğaltma

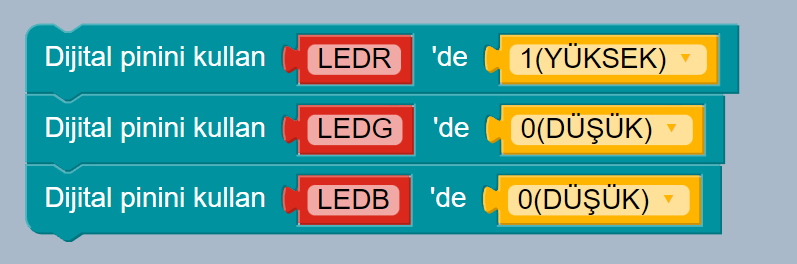

- Çoğaltma işleminin ardından blokları birbirlerine sırası ile bağlayıp pin ismi ve değeri güncelliyoruz.
DKB Çoklu Mantık

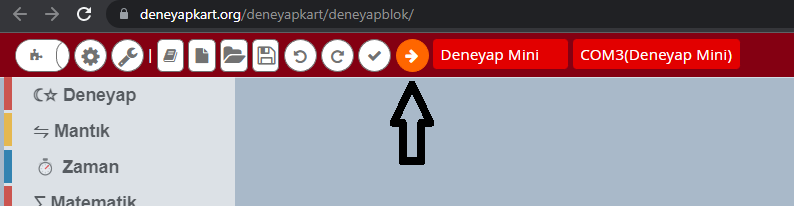

- Aşağıda gösterilen “Yükle” ikonuna tıklayarak kodumuzu Deneyap Mini kartımıza gönderiyoruz.
DKB Kod Yükleme

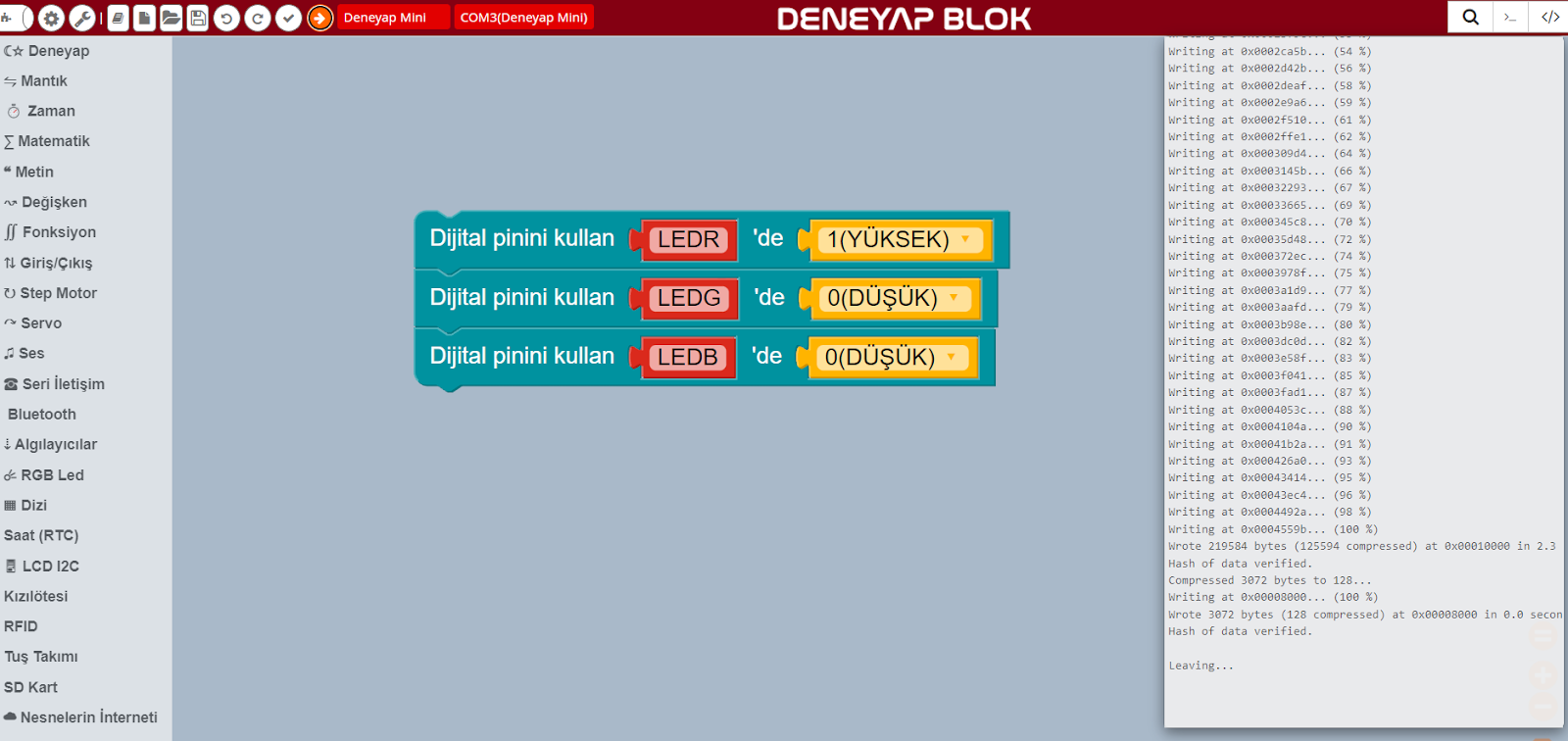

- Yükleme işlemi sağ tarafta açılan pencereden takip edilebilir.
DKB Kod Yükleme İşlemi
- Sonuç olarak Deneyap Mini üzerindeki LED kırmızı yanmaktadır.
